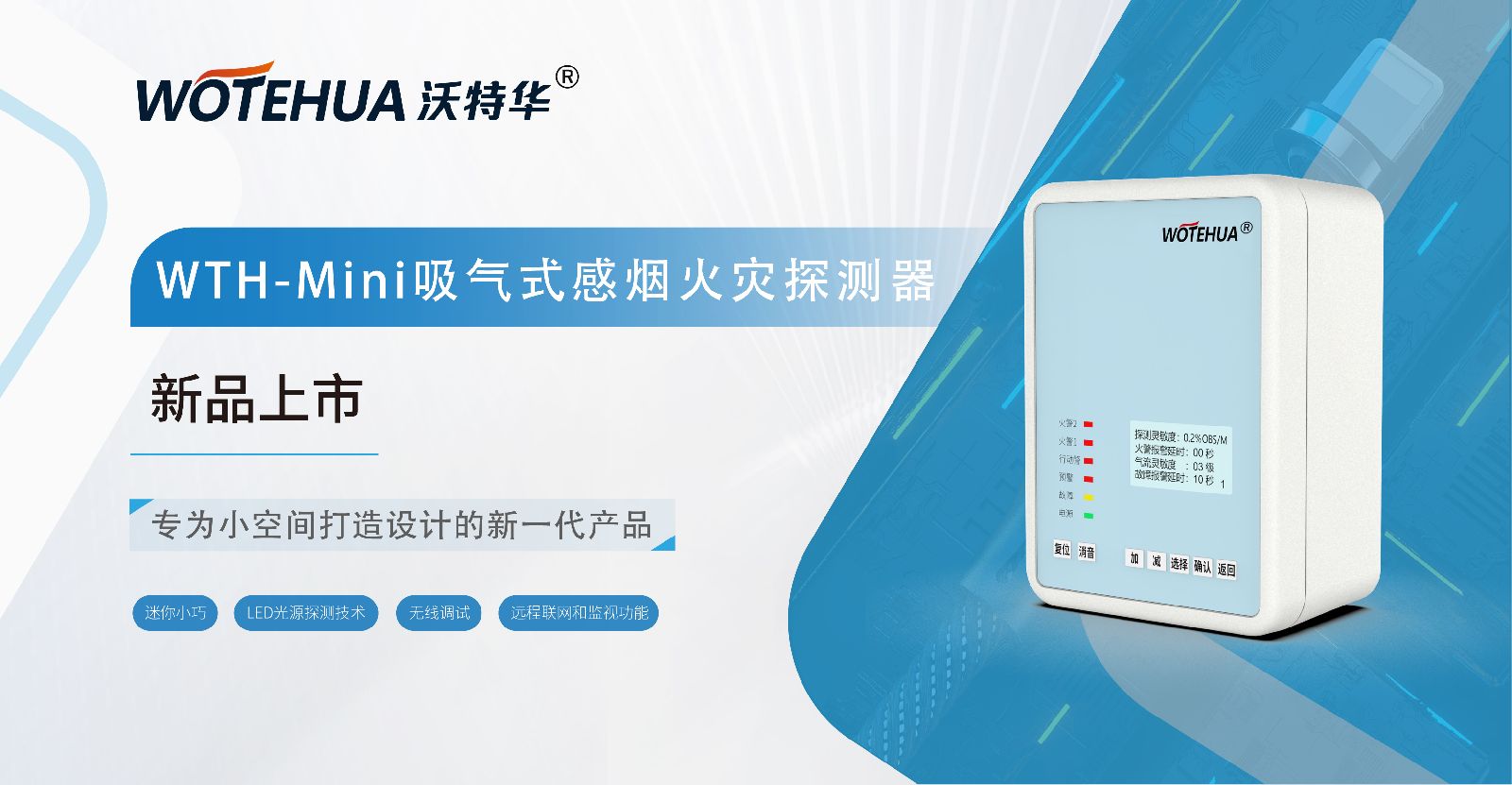

- 沃特华基于物联网的小型化吸气式感烟火灾探测器WTH-Mini
详细信息
品牌：沃特华 型号：WTH-Mini 工作电流：500ma 工作电压：24V 规格：140mm *90mm *190mm 适用范围：室内 颜色：白色 音量≧：30DB 照明功能：普通 产品概述
锐势®WTH-Mini是沃特华公司继低温冷库型北极狐®系列推出的B系列工业级极早期探测器,主要场景用于非冷库行业,WTH-Mini小型化吸气式感烟火灾探测器是特为高价值的单一环境和小型区域而设计的工业级极早期火灾探测器。
工业级设计：采用高性能CPU，EMC三级防护，防浪涌、脉冲群、静电，网口、485串口、电源之间相互隔离,内置看门狗，稳定运行不宕机。
工作原理：WTH-Mini是一种基于LED散射探测原理和微处理器控制技术的烟雾探测系统。该系统的工作原理是通过分布在被保护区域内的采样管网采集空气样品，经过一个特殊的过滤装置滤掉灰尘后送至一个特制的LED探测腔内进行分析，将空气中由于燃烧产生的烟雾微粒加以测定，由此给出准确的烟雾浓度值，并根据系统事先设定的烟雾报警阈值发出多级火灾警报。
结构组成：WTH-Mini高灵敏度小型华探测器，该探测器标配声音报警模块、联网卡、4G模组、LCD显示模块。WTH-Mini极早期空气采样烟雾探测器由两部分组成:主机和显示面板。
显示模块：WTH-Mini吸气式感烟火灾探测器前壳面板包括:一个LCD显示模块；6个LED指示灯:预警、行动警、火警1、火警2、故障、电源；7个按键。通过LCD显示模块或手机APP蓝牙可快速对设备进行设置维护；监控软EFDS 2.0也监控和记录以时间和日期为标记的探测器状态、报警、故障事件。
使用场景：适用于实验室、服务器机房、变电站、控制柜等重要的小型化使用场景。
系统安装：PCB主控板通信线/电源线采用弹簧式接线端子技术（安全、可靠、高效），弹簧式接线端子优势如下：
连接速度快：弹簧式接线端子连接速度较快，只需要将导线插入端子内即可；而螺钉式接线端子需要使用螺丝刀逐个拧紧螺钉，连接速度较慢；
连接稳固：弹簧式接线端子的弹簧结构可以提供更大的压力，使得导线能够更紧密地固定在端子内，连接更牢固，而螺钉式接线端子的紧固力度则取决于螺钉的扭矩大小。
生产工艺
产品组装：从原材料到生产、都严格按照ISO质量体系标准执行，确保产品质量；
功能测试：进行包括探测功能、报警功能、显示功能、操作功能、组网通信功能等的产品功能测试；
性能测试：按照特种火灾探测器《GB15631-2008》要求，采用测试设备对探测传感器的灵敏度、报警速度、探测范围，以及三防喷涂电阻率、屏蔽干扰性能、LED探测光源参数、光敏传感器以及放大电路参数、风机转速等进行严格测试；
安全测试：EMC（EMI、EMS）测试、瞬间脉冲测试、传导抗干扰测试、绝缘电阻测试、泄漏电流测试、雷击浪涌测试和脉冲群测试；
气流测试：采用定制流量计对设备气流采集进行标定和测试；
靠性测试:震动冲击测试、外壳防尘防水测试、电源反接保护测试、端口插拔测试。
基本功能
1.高灵敏度范围：0.0001–20%OBS/m;
2.高性能风扇(>800Pa真空风力)，30分贝低噪音，满足ISO11690-1；
3.一键环境自学习/气流自学习功能；
4.宽温宽压：-20℃至70℃，正负20%宽电压适应，满足各种工况；
5.探测腔内无金属器件更耐腐蚀，全通道屏蔽抗高强度电磁干扰；
6.LCD显示模块:可对设备进行配置设置、查询和监控；
7.四级报警输出：预警、行动警、火警1、火警2；
8.报警时间响应速度：5-120S;
9.兼容性好：完全兼容常规主流火灾报警系统。
产品特点
1.AI技术：具有故障自诊断功能；
2.组网强度：局域网/广域网突破数量/距离/地域限制；
3.独创无线蓝牙APP链接；
4.机内多达90000+条事件记录；
5.设备支持RS485/蓝牙BLE/TCP/4G，监控软件支持多地域多地址访问；
6.多重保护：过载保护、过压保护、短路保护、过流保护、阻燃外壳、雷击保护、干扰保护、静电防护；
7,体积小/安装便捷。
应用场景
电力行业：变电站内的开关室、控制室、蓄电池室、可燃介质电容器室、电抗器室、电缆室。
小空间：电力隧道、静电地板、储能电站、高低温动力电池温箱、实验室、风力发电舱、游轮、货仓等、电池室、电缆夹层、电缆隧道；
重要场所：博物馆、图书馆、档案馆、医院、机舱、监狱、古代文化遗产建筑等。
六、产品规格型号 WTH-Mini 探测光源 LED光源 探测腔数量 1个探测腔 探测地址 1个地址点 无线操控 蓝牙APP链接 灵敏度范围 0.0001–20%OBS/m 气流检测功能 采样管路气流自适应 环境适应功能 背景烟雾自学习 工作电压 24V 额定电流 150-620mA 工作温度 -20℃至+70℃ 工作湿度 ≤95%，无冷凝 报警级别 预警、行动警、火警、火警2 报警主机连接 干触点输入模块连接 远程联网接口 RS485/LAN 单条回路设备大数量 255台 PC连接接口 通用RS485/RS232/USB转换器 继电器输出 5个 操作面板 LCD显示面板/LED指示灯 事件记录 主机9万条+以上可扩展 采样管长度 单管45m 大探测面积 450m² IP等级 IP30 外形尺寸 长宽高140mm *90mm *190mm 联网软件 WTHnet/EFDS2.0 重量 800g -
