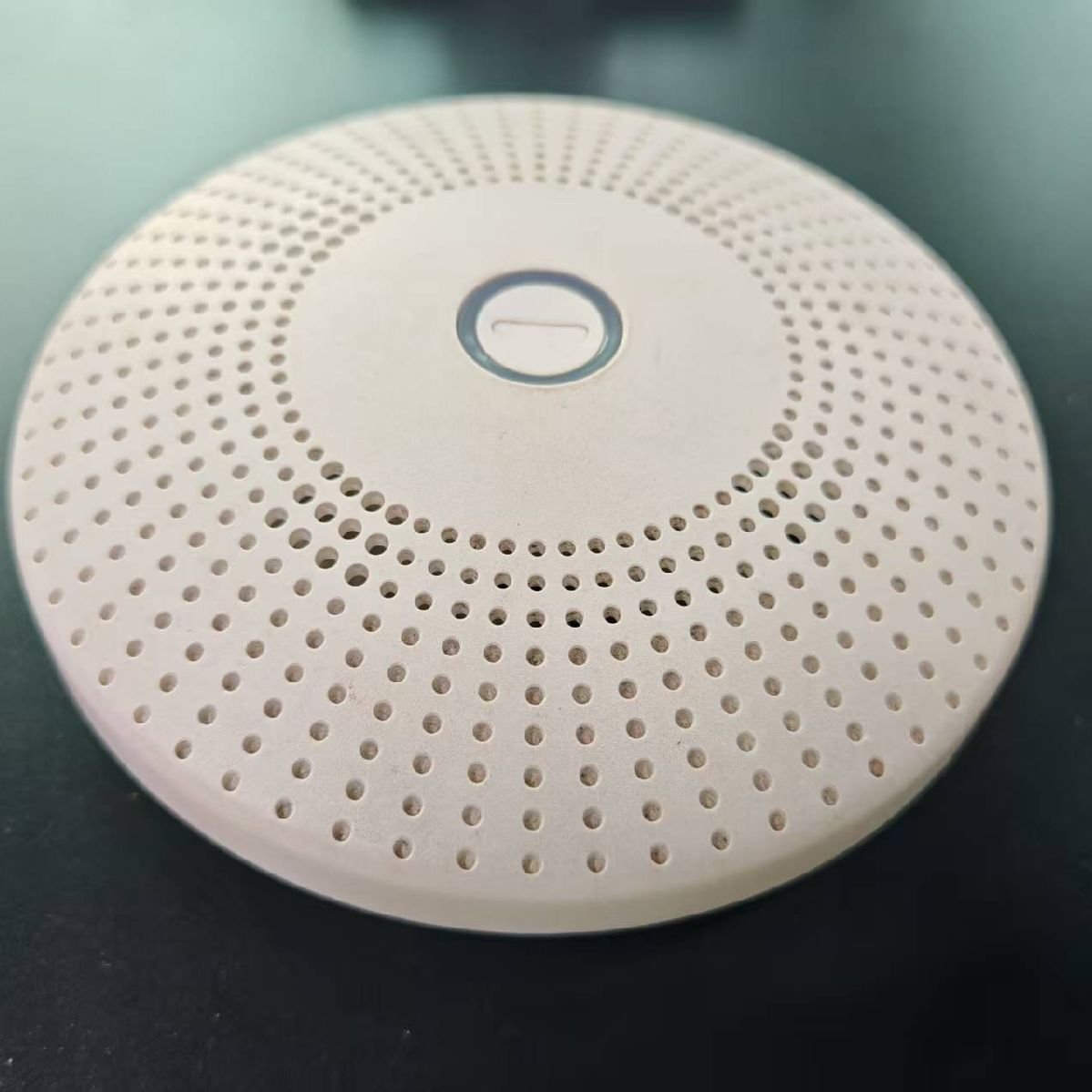

沃特华极早期热解离子火灾探测器WTH-RJ
详细信息
| | 品牌：沃特华 | | 型号：WTH-RJ | | 工作电流：35 | |
| | 工作电压：1 | | 规格：1 | | 适用范围：室内 | |
| | 颜色：白色 | | 音量≧：1 | | 照明功能：1 | |
极早期热解粒子又称热释离子，可对物质受热且受损时释放的热释离子进行探测，可提前数小时发现热过载并发出预警，为排查电气微环境热过载赢得了宝贵时间，保证热过载探测的灵敏性和准确度，使生命和重要设施得到保护，降低了业务连续性被中断的风险。

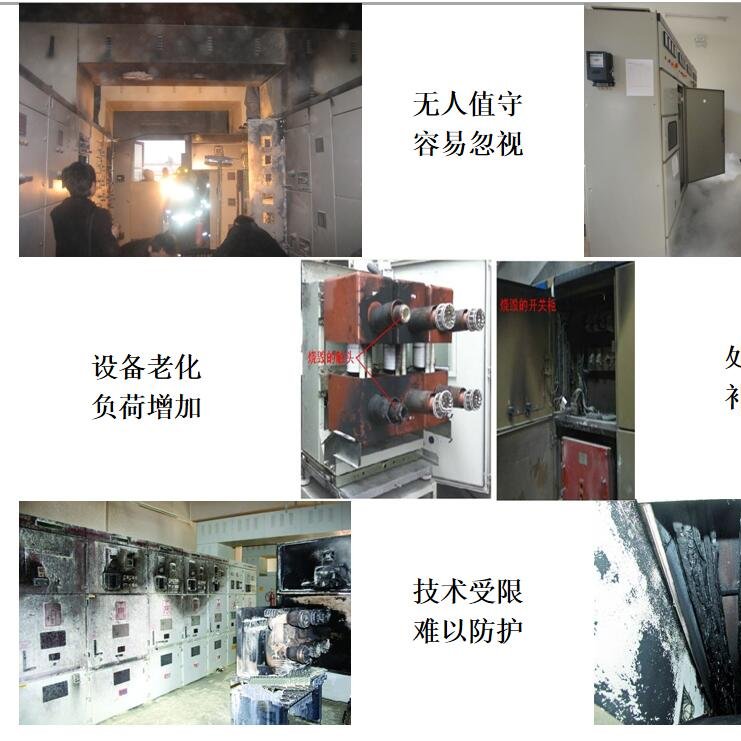

机房电池柜和数据服务器，因接电池接头或服务器接触不良、潮湿、过负荷等引起电气故障而停电事故；箱变变电站，因接触不良、潮湿、过负荷等引起电气故障而停电事故；断路器、空气开关等保护开关，因接触不良、电气节头温升、电缆温升等前期电气故障现象，均未能识别与保护。
测温式电气火灾监控探测器是通过接触式热传导器件监控配电柜内头处的温度变化， 当接头过多时，测温式电气故障监控探测器因保护范围单一，不全面、成本高等缺陷。
感烟探测器，应用于已发生事故产生大量浓度烟雾时，发出报警，已发生故障后告警，没有达到预警功能。
红外测温探测器，采用红外热像原理，仅限于采集一定范围，容易受环境温度改变监测精度，成本高、安装固定不方便等缺陷。
通过人工不定时对配电系统，各电气开关、保护器、电缆节头等，不能停电场所排查隐患不全面，带电作业危险，未能及时发现电气故障隐患、人工成本高。
二、解决方案
我们经多年精心研究，对极早期电弧，电气故障检测预警技术，推出全新一代热解粒子/热释离子探测器，满足各种高低压柜配电系统安全运行而设计，同时运用物联网技术、无线传输4G或有线485通信技术相结合，更方便组网，在线式24小时平台和APP监测，并具有派单功能，时间到达现场解决问题。
当发生电弧、电气故障时主要的发热体是电缆与保护电器开关节头，电缆聚氯乙烯( PVC) 绝缘外皮及保护电器的绝缘护套 ( ABS 材料) ，温升产生粒子，顾名思义就是物质受热时分解出的空气中粒子，产品采用ASD极早期高灵敏度复合型传感器检测粒子技术，主要监控被保护区域的粒子浓度变化，可广泛应用于高压配电柜、低压配电柜、输电开关柜、服务器机柜、发电机柜等相对封闭场所的电气故障的监控，弥补了传统温升检测技术，实现电气故障极早期故障预警，防患于未燃，为电力行业运维革新！
以聚氯乙烯线缆为例，当温度达到85℃以上，便会进入热解聚状态，释放多种基于C-H链的有机化合物及微米颗粒、并向环境空间扩散热量。为了能精准的对这类电气隐患进行识别检测，探测器内部集成了多种传感器，其中包括激光粒子传感技术可实现对微米级、非可见粒径粒子数量进行探测，对绝缘材料受热发出的物质进行定量分析；电化学VOC传感器，用来探测环境内基于C-H链的有机化合物的浓度及变化速率，对绝缘材料受热发出的物质进行定性分析；温度传感技术对气流通道的温度及温度变化率进行辅助检测；探测器根据传感器检测的多个参数特征参与分时多阶段动态权重算法，该算法由大量不同种类绝缘材料热解试验数据模型训练所得。其*终值是一个反应绝缘材料热解聚程度的无量纲单位的参数，参数值范围是0至4000，根据我们大量实验数据得出参数值在300单位时绝缘材料处于热解聚状态，因此探测器判断*终值超过300后进行预警，达到2900后进行二级预警。其是否预警相对反应了空间内绝缘材料是处于正常状态还是热解聚的状态。
气材料（电线与保护器件等） 存在一个具有临界特点的热解温度， 当受热温度高于该临界温度后， 烟气开始加剧析出。
对试验的材料包含聚氯乙烯(PVC)热解片、丙烯腈-丁二烯-苯乙烯共聚物(ABS)热解片、FR-4环氧树脂玻纤布层压板热解片。其中聚氯乙烯(PVC)热解片主要是目前市场不同规格线缆外皮、线缆保护套件等原材料；丙烯腈-丁二烯-苯乙烯共聚物(ABS)热解片主要是配电柜内一些保护器件外壳的原材料，如断路器外壳、监测仪器仪表外壳、塑壳固定件等；FR-4环氧树脂玻纤布层压板热解片主要是配电柜内保护电器内部的电路板、电子元器件基材原料。除此之外，我们还做了环氧树脂材料、聚碳酸酯材料（高阻燃涂料或外壳组成成分）。这五种原材料料基本覆盖了高低压配电柜内所有可热解聚材料。目前设备应用在高低压配电柜、开关柜、服务器机柜、接线柜、蓄电池柜、UPS柜等均为统一阈值，在防止误报的前提下针对不同规格的线缆、断路器仪表的外壳、绝缘护套垫片等均可以实现早期预警。
热解粒子物质达到耐受温度，在处于物理变化阶段，且尚未与氧气等发生化学反应时，以自由状态存在并通过布朗运动扩散的暂态微粒。
无论何种原因引起的电气火灾，早期都体现为导体发热，释放粒子。
配电柜及各种机箱、机柜等内部发生电气故障时，主要的发热体是电线、接线端子与保护电器，发热分解出的粒子主要是烟粒子及气体粒子。
三、技术优势
- :探测器通过采样方式获取空气中的气体粒子。采样方式可以是主动式或被动式，主动式是通过向空气中吹入空气流来获取气体粒子，被动式则是通过空气的自然流动来获取。热释离子探测器内部通常装有过滤器，以去除空气中的尘埃和其他杂质，保证探测的准确性。
- :探测器采集到热解反应后微小粒子。
- :探测器内部的成分分析仪对热解后的气体进行成分分析。通过光谱分析、色谱分析或质谱分析等技术手段，确定气体中是否存在可燃性或有毒性气体，以及其浓度。
- :根据成分分析的结果，探测器判断是否达到预设的预警或报警条件。如果达到预警条件，探测器会发出声光预警信号，提示可能存在火灾隐患;如果达到报警条件，探测器会发出火灾报警信号，并联动消防系统进行灭火等应急处置。

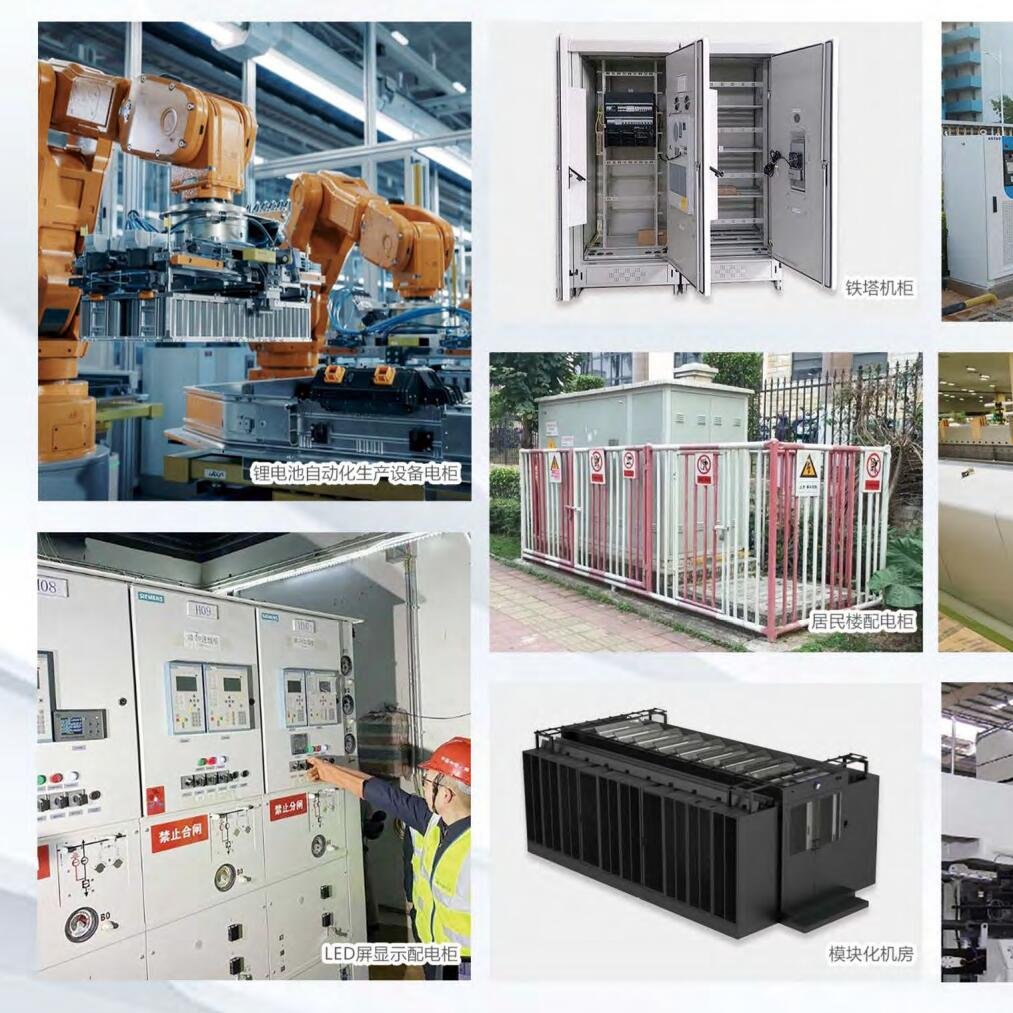

四、应用场景
采集高低压配电柜内发生的电气故障主要的发热体是电线与保护电气节头物质受热时分解出的粒子，可以进行高低压配电箱柜内电气故障的早期探测。
当发生电气故障物质在受热分解出粒子和气体，此种粒子能够以自由状态存在的*小物质组分。无论何种原因引起的电气故障，早期都体现为物体发热，释放粒子，气体，产生异味。高、低压配电柜内发生的电气故障主要的发热体是线缆、负荷开关和保护器，在配电柜内发热分解出的粒子主要是烟粒子和气体分子。采用激光粒子传感器，测量粒子能够监控聚氯乙烯绝缘电缆、铅酸电池、断路器、负荷开关等用电设备过热分解产生粒子和气体的浓度，在视觉可见烟雾产生之前实施报警，判断绝缘体发热，实现电气故障的极早期监控，防患于未然。
可覆盖多种电气有机绝缘材料：聚氯乙烯，聚乙烯，ABS，聚碳酸酯，环氧树脂，变压器油，环氧玻纤布层压板。
五、技术特点
配电室现场环境严谨有序，温度通常稳定在 25℃左右，防止设备因过热加速老化；湿度维持在 40%-60% ，避免设备绝缘性降低、金属部件腐蚀。室内清洁无杂物与灰尘，防止影响散热与电气性能。通风系统持续运作，可及时带走因设备运行产生的热量。

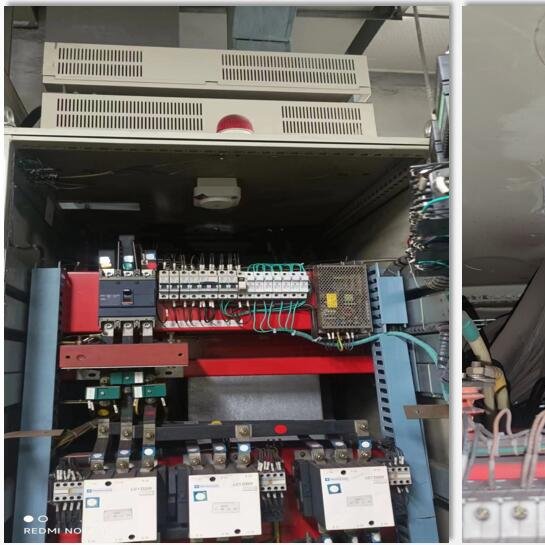

测量热解粒子式电气火灾监控探测器具体安装在站厅环控电控配电室的风机变频柜、排风机配电柜等位置。安装方式采用柜内吸顶式安装。
热解粒子式电气火灾监控探测器在此项目中历经 6个月严苛测试，围绕系统运行稳定性、安全性、可靠性及报警功能等核心指标，开展多维度比对验证。经使用单位评估，该设备数据精准、性能稳定，完全契合客户实际需求与设计标准，充分展现其卓越的应用价值与运行效能。
